點(diǎn)擊數(shù)：1547 錄入時(shí)間：2021-08-12 21:33:15
山東卓信工業(yè)搪瓷有限公司 http://www.abql.com.cn/
搪玻璃容器耐熱沖擊性能

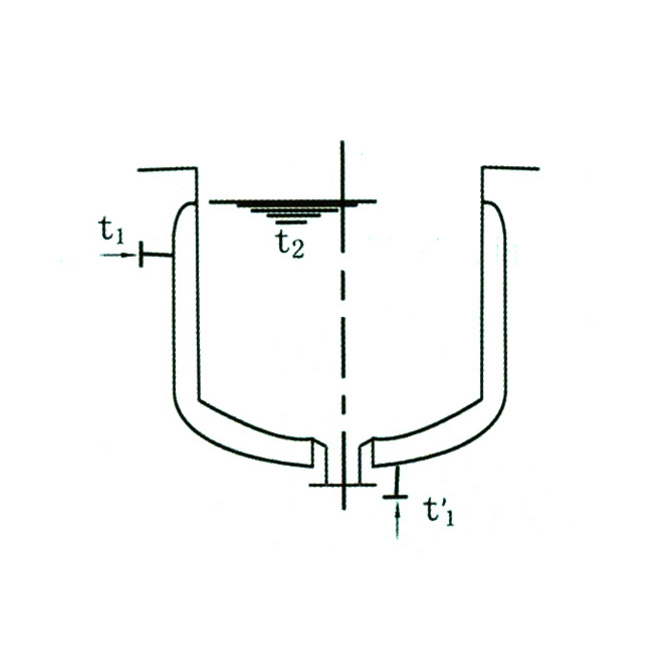

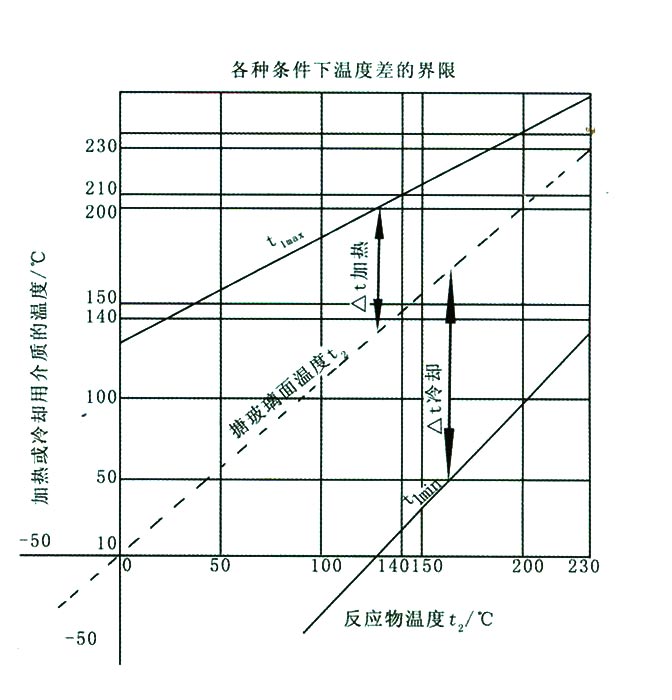

搪玻璃容器耐熱沖擊性能如圖所示，搪玻璃容器加熱時(shí)的最大溫差為△tmax=t1max - t2, 冷卻時(shí)最大溫差為△tmax=t2 - tlmin。由圖可知，當(dāng) 介質(zhì)溫度t?為140°C時(shí)，夾套內(nèi)加熱蒸汽不能超過(guò)210°C，冷卻時(shí)，介質(zhì)溫度不能低于20°C。

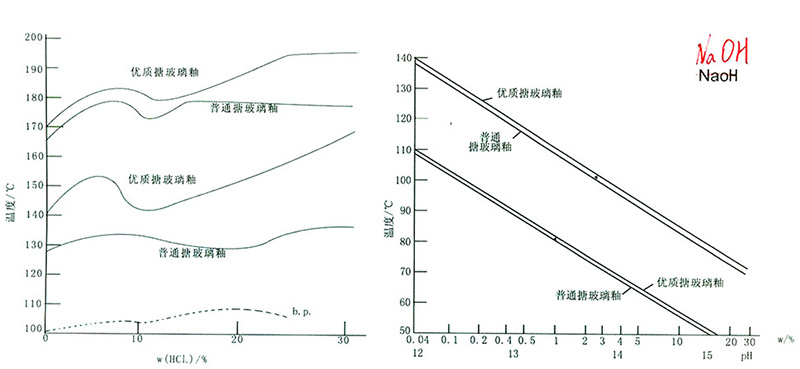

搪玻璃釉理化性能
|
密度/ (g/cm3) |
2.3-2.7 |
抗彎強(qiáng)度/MPa |
25-50 |
|
比熱容/[kJ/(kg ?℃)] |
0.84-1.26 |
彈性模量/MPa |
1300-1700 |
|
熱導(dǎo)率/[10W/(m ? K)] |
3.56-3.77 |
體膨脹系數(shù)/10 K |
24-36 |
|
軟化點(diǎn)/°C |
650-850 |
||
|
熔化溫度/°c |
800-900 |
瓷釉厚度/mm |
0.8 -2.0 |
|
抗拉強(qiáng)度/Mpa |
30-90 |
耐電壓/V |
20000 |
|
抗壓強(qiáng)度/Mpa |
600-1250 |
硬度/莫氏級(jí) |
5-7 |

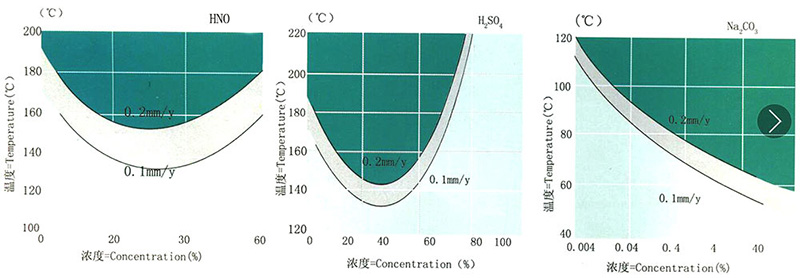

搪玻璃試件理化性能
|
性能 |
CH |
WCH |
||
|
通用型 |
耐酸型 |
耐堿型 |
||
|
耐20%沸騰鹽酸48h腐蝕性/[g/(m? ? d)] |
≤1.2 |
≤0.5 |
≤3.0 |
—— |
|
耐0.1%、80℃(TC氫氧化鈉24h腐蝕性/[g/(m2 ? d)] |
≤5.0 |
≤8.0 |
≤2.0 |
—— |
|
耐檸檬酸性 |
— |
— |
— |
≥A級(jí) |
|
耐碳酸鈉性 |
— |
— |
— |
≥A級(jí) |
|
耐溫差急變性/℃ |
≥200 |
≥180 |
≥180 |
＞200 |
|
耐機(jī)械沖擊性 J |
≥200×10-3 |
≥200×10-3 |
≥200×10-3 |
＞220×10-3 |
注：CH為用于強(qiáng)腐蝕介質(zhì)的容器，WCH為用于弱腐蝕介質(zhì)的容器。
搪玻璃容器總體傳熱系數(shù)
|
傳熱方式 |
夾套內(nèi)介質(zhì) |
容器內(nèi)介質(zhì) |
總體傳熱系數(shù)/[kcal/(m2 ? h ? °C)] |
|
加熱 |
蒸汽 |
有機(jī)液體 |
300-350 |
|
水系 |
350-400 |
||
|
油 |
有機(jī)液體 |
250-300 |
|
|
水系 |
300-350 |
||
|
熱水 |
有機(jī)液體 |
120-150 |
|
|
水系 |
150-180 |
||
|
冷凝 |
水 |
有機(jī)蒸氣 |
220-250 |
|
水蒸氣 |
250-280 |
||
|
冷卻 |
水 |
有機(jī)蒸氣 |
120-150 |
|
水系 |
130-160 |
||
|
氣體 |
5-20 |
||
|
鹽水 |
水 |
50-120 |
